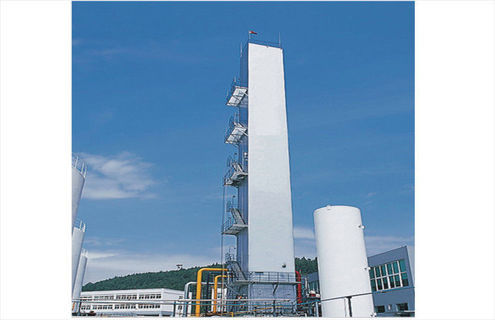

산업용 극저온 공기 분리 장치 산소 플랜트 380V 60hz

1. 이 플랜트의 설계 원리는 공기 중의 각 가스의 서로 다른 비점에 기초합니다.공기는 압축되고 예냉되어 H2O와 CO2가 제거된 다음 액화될 때까지 주 열 교환기에서 냉각됩니다.정류 후 생산 산소와 질소를 수집할 수 있습니다.
2. 이 플랜트는 Boosting Turbine Expander 공정으로 공기를 정화하는 MS입니다.아르곤 만들기를 위한 완전한 재료 채우고 정류를 채택하는 일반적인 공기 별거 식물입니다.
3. 원시 공기는 먼지와 기계적 불순물을 제거하기 위해 공기 필터로 이동하고 공기가 0.59MPaA로 압축되는 공기 터빈 압축기로 들어갑니다.그런 다음 공기가 17℃로 냉각되는 공기 예냉 시스템으로 들어갑니다.그 후, H2O, CO2 및 C2H2를 제거하기 위해 차례로 작동하는 2개의 분자체 흡착 탱크로 흐릅니다.

*1.정화된 공기는 팽창하는 재가열된 공기와 혼합됩니다.그런 다음 중간 압력 압축기에 의해 압축되어 두 개의 스트림으로 나뉩니다.한 부분은 주 열교환기로 가서 -260K로 냉각되고 주 열교환기 중간 부분에서 흡입되어 팽창 터빈에 들어갑니다.팽창된 공기는 재가열을 위해 메인 열교환기로 돌아가고, 그 후 에어 부스팅 컴프레서로 흐릅니다.공기의 다른 부분은 고열 팽창기에 의해 밀어주고, 냉각 후에, 그것은 저온 밀어주는 팽창기로 흐릅니다.그런 다음 콜드 박스로 이동하여 ~170K로 냉각됩니다.그것의 일부는 여전히 냉각되고 열 교환기를 통해 하부 컬럼의 바닥으로 흐릅니다.그리고 다른 공기는 낮은 유혹에 흡입됩니다.확장기.확장 후 두 부분으로 나뉩니다.한 부분은 정류를 위해 더 낮은 란의 바닥에 가고, 나머지는 주요 열교환기로 돌려보내고, 그 후에 재가열된 후에 공기 승압기로 흐릅니다.
2.하부 컬럼에서 1차 정류 후, 액체 공기와 순수한 액체 질소는 하부 컬럼에서 수집될 수 있습니다.폐액체 질소, 액체 공기 및 순수한 액체 질소는 액체 공기 및 액체 질소 냉각기를 통해 상부 컬럼으로 흐릅니다.그것은 상부 컬럼에서 다시 정류된 후 순도 99.6%의 액체 산소를 상부 컬럼의 바닥에서 수집할 수 있으며 콜드 박스에서 생산품으로 전달됩니다.
삼.위 란에 있는 아르곤 부분의 부분은 조잡한 아르곤 란에 빨려 들어갑니다.조잡한 아르곤 란의 2개 부품이 있습니다.두 번째 부분의 환류는 환류로서 액체 펌프를 통해 첫 번째 부분의 상단으로 전달됩니다.조잡한 아르곤 컬럼에서 정류되어 98.5% Ar을 얻습니다.2ppm O2 원유 아르곤.다음 그것은 증발기를 통해 순수한 아르곤 란의 중앙에 전달됩니다.순수한 아르곤 기둥에서 정류한 후 (99.999% Ar) 액체 아르곤은 순수한 아르곤 기둥의 바닥에서 수집할 수 있습니다.
4.위 란의 정상에서 폐질소는 재생하는 공기로 정화기로 찬 상자에서 흐르고, 나머지는 냉각탑으로 갑니다.
5.상부 컬럼의 보조 컬럼 상부로부터의 질소는 냉각기 및 주 열 교환기를 통해 생산물로서 콜드 박스 밖으로 흐릅니다.질소가 필요하지 않으면 수냉식 타워로 전달할 수 있습니다.수냉식 타워의 냉각 용량이 충분하지 않아 칠러를 설치해야 합니다.
